“检索+发明和实用新型”系列微课堂 | 第七讲 浅析位置类限定案件的检索方法

在检索实践中，经常会遇到以位置的限定作为发明构思的案件，此处称之为位置类限定案件，对于该类案件，在浏览文献时，通常能够通过附图快速筛选出对比文件，但是检索时：不同于结构类限定案件可以通过结构零部件的关键词或分类号表达，其存在难以提取关键词、没有准确的分类号，检索困难的问题。因此，针对此类案件的检索，需要寻求其他检索技巧。

下面以“衣物处理设备”（申请号为ZL201820067838.6）一案为例，介绍位置类限定案件如何快速检索到对比文件。

本专利的权利要求1如下：

一种衣物处理设备，其特征在于，所述衣物处理设备包括外桶、内桶以及杀菌装置，所述杀菌装置沿所述内桶轴向设置于所述外桶和所述内桶的桶底之间，沿内桶径向位于所述外桶和所述内桶的桶壁之间，以便使所述杀菌装置能够对所述外桶和所述内桶之间的洗涤水进行杀菌处理。

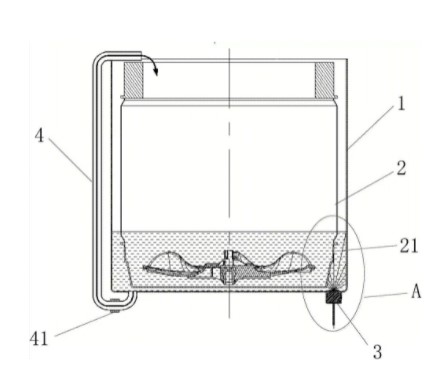

（图片来源：国家知识产权局官网，申请号ZL201820067838.6）

本专利通过对杀菌装置轴向和径向位置的限定，将其固定在了右下角内外桶之间的角落中，从而达到能够对照射到的外桶和内桶之间的洗涤水进行高效地杀菌效果。可见，权利要求1中体现发明构思的技术手段，明显属于位置类限定。

下面通过该案件的检索过程介绍下此类案件检索技巧，以供读者在检索时参考：

首先，位置限定类案件关键词的选取，可以从技术问题和技术效果两方面寻找突破口。本案解决的技术问题在于洗衣机杀菌装置安装在内桶侧壁或者顶盖，杀菌效率低，杀菌能耗大。其解决问题的技术手段在于将杀菌装置安装在了桶底角落，并针对这个位置进行保护。现有技术中杀菌装置一般是针对衣物处理设备中衣物本身进行杀菌，而本案中通过限定杀菌装置的安装位置带来的技术效果为实现了直接对洗涤水的杀菌。因此，通过对技术问题和和技术效果深度剖析后，提取出了三个重要关键词“底”、“洗涤水”和“杀菌”。

其次，可根据产业发展特点进行数据库的选择。具体表现为：衣物处理设备属于小家电领域，日韩在小家电方面起步相对较早，市场上知名品牌也较多，因此，在选择数据库的时候，需要重点考虑日韩库。同时，在日文库检索时需注重IPC/FI/FT的结合运用，仅用FI或者FT可能会导致漏检。

最终，在日文库中通过运用扩展得到的相对准确的技术主题IPC分类号D06F39（组D06F21/00至D06F25/00洗衣机专用的零件以外的，以及组D06F9/00至D06F19/00或D06F27/00限定的任何特定的洗衣机专用的零件以外的洗衣机零件）及位置效果类关键词(底、洗濯水、殺菌/除菌/消毒/紫外線/UV)结合的方式检索到一篇可用于评述本专利权利要求1的文献（公开号为JP特开平5-300995A，名称为“洗衣机”），从其附图中明显可以看出杀菌装置安装的位置和权利要求1中位置描述一致，通过阅读说明书可知其解决的技术问题同样是为了提高杀菌效率，技术效果也是通过将杀菌装置安装在内外桶之间右下角的位置实现对洗涤水消毒。

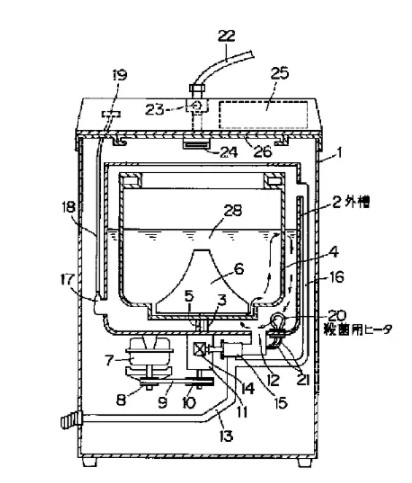

（图片来源：国家知识产权局官网：公开号JP特开平5-300995A）

通过上述案例可以看出，针对体现发明构思的技术手段为位置类的权利要求，可以跳出权利要求书的文字限制，以说明书记载的技术问题和技术效果为突破口，找到合适的表达方式。利用产业发展特点选择合适的数据库会减少文献阅读量，提高检索效率，比如，日本在家电、汽车、电梯以及清洁等领域起步早发展快，汽车领域在德国以及美国也比较先进等，遇到此类案件可以重点检索对应数据库。
