“检索+外观设计”系列微课堂 | 第二讲 图像检索与文本检索的融合——零部件类产品的检索

一、适用情形

一般零部件产品其应用领域较广，名称叫法较为复杂。但对于仅可使用在特定种类产品的零部件，该零部件的名称较为规范、统一，可在发明和实用新型专利数据库中对该种类产品的外观设计进行快速检索。

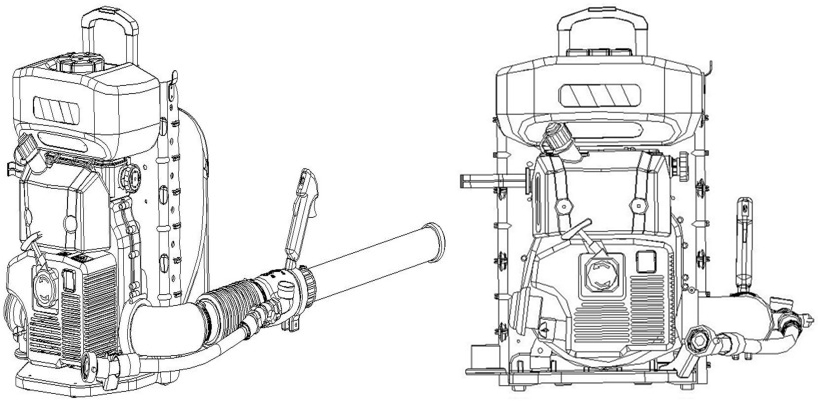

             （图片来源：国家知识产权局官网，申请号CN201830255352.0）

以“背负式机动风力泡沫灭火装备”（申请号为CN201830255352.0）一案为例，介绍结合利用图像检索与文本检索，找到专利证据的过程。

             （图片来源：国家知识产权局官网，授权公告号CN204815459U）

本专利产品由背架及固定在背架上的风力泡沫灭火系统组成，首先利用图像检索，并未找到合适的对比文件，通过确定灭火装备类产品的IPC分类号，扩展产品及各部件如汽油机、油箱、吹风机、灭火剂储存箱、喷枪等的关键词，利用文本进一步检索，浏览发明或实用新型专利的附图内容后，检索到一篇中国实用新型专利（文献号是CN204815459U，实用新型名称为“一种多功能便携式灭火器”），其说明书附图中公开了一种灭火器，其中背架上的风力泡沫灭火装置与本专利相应部分的组成、排布以及各部件的形状基本相同，其公告日早于本专利的申请日，可以作为本专利的现有设计评价本专利。

二、TIPS

下面介绍该情形下融合图像检索和文本检索的小技巧，以供读者在外观检索时参考：

第一步：依据外观设计专利中的图文信息提取关键信息

通过图像检索和分析，确定该产品的具体应用领域，从而确定IPC分类号及该零部件可能扩展的关键词信息。

第二步：文本检索

使用专利文本检索，通过限定IPC分类号、关键词信息、公开时间，得到可阅读范围内的检索结果后，对发明或实用新型专利的所有附图内容进行详细浏览。

第三步：文献阅读、核对专利信息

外观设计专利对比分析的是视图，在文献阅读时候仅需浏览发明或实用新型专利中的附图信息，文字信息可先行忽略，找到相近的设计后，核对专利信息，最终确定对比设计。

三、结语

依托专利文本检索为外观设计专利检索提供辅助，这是提高外观设计专利检索效率的有效途径，其前提是：检索人员在外观设计专利的检索过程中，应该对可能出现在发明和实用新型文件中的外观设计形成较高的意识，在检索相应产品时能够时时思考对比文件出现的概率，做到意识在先，方法得当，这样才能真正提升检索效率。
